Chauffe eau solaire installé
Nous allons vous présenter le montage et l'installation complète d'un CESI, ou chauffe eau solaire individuel.
Celui-ci a la particularité d'être à thermosiphon, c'est à dire que l'eau réchauffée par le soleil va directement dans le ballon d'eau chaude, sans nécessiter de circulateur électrique.

Montage du cadre

Elements du cadre du chauffe eau solaire
La première étape sera de monter le cadre qui supportera l'ensemble. Rien de bien compliqué, il suffit de suivre de visser les éléments entre eux selon le plan fourni.
Attention tout de même aux coupures sur les arêtes des barres.
Montage des réflecteursDétail du montage
On commence donc par assembler les 2 plus longues barres sur les réflecteurs. Attention, les barres ont un haut/bas, il faut toutes les mettre dans le même sens. Et le côté lisse de la barre doit être devant ( côté bleu des réflecteurs ).

Réflecteurs

Vissage du cadreHaut du cadre
Le vissage du cadre se fait à l'envers, arrêtes des barres vers le ciel, et film bleu des réflecteurs vers le sol.

Pieds

Réflecteurs assemblésVissage des pieds du cadre
Cadre assemblé et remis à l'endroit. Il vaut mieux être deux pour le retourner, ou en tout cas le faire avec précaution car il y a un risque de torsion.
Vissage des pieds. 6 dans le cas de ce modèle, 3 sur les pieds des réflecteurs, 3 sur les barres servant de pied arrière.

Support de cuve

Vissage des supports de la cuveLes supports de cuve du CESI en place
Montage du support de cuve. Faire juste attention à mettre les arêtes vers l'intérieur.
Pieds arrière
Montage des pieds arrière sur les supports de cuve

Traverses

TraversesDétail du vissage de la traverse
Assemblage des traverses. L'une des traverses a la particularité de se visser sur le même boulon que le support de cuve.
Mettre ensuite en place les traverses arrière.

Mise en place du cadre

Cadre du CESI en place
A ce moment là, le cadre doit être mis en place. Il est donc important de l'installer sur un sol dur, et de faire le niveau. On peut couler des plots de béton sous chaque pied, et surtout sous les pieds arrière qui recevront le poids de la cuve remplie, ou si le sol est très dur de se contenter d'une dalle sous chaque pied.

Installation de la cuve

Cuve du CESICuve en placeDétail de la mise en place de la cuve
Commencer par ôter les 4 boulons qui serviront à maintenir la cuve. Puis, en se faisant aider par au moins une autre personne, mettre la cuve sur le support de cuve. Mettre les vis dans leur emplacement sur les support de la cuve, et visser sans serrer.

Installation des tubes

Positionnement sur le support plastique
On commence par mettre en place les rondelles plastique sur le support des bases de tube.
Puis on prépare un seau de savon liquide mélangé à un peu d'eau.
Il faut ensuite prendre un tube, enduire le bout ouvert du tube d'eau savonnée. Insérer le joint de finition, puis insérer le tube dans l'embouchure de la cuve dans le sens des aiguilles d'une montre. Ne pas y aller trop fort, le tube pourrait cogner contre le serpentin dans la cuve.
Une fois enfoncé, on va tourner dans l'autre sens pour placer le tube dans son support plastique.
Et on effectue la même manœuvre pour chacun des tubes du CESI.

Remplissage de la cuve

Remplissage de la cuve du chauffe eau solaire
Une fois tous les tubes en place, les protéger du soleil, du moins s'il y en a, avec un carton, car sinon, les tubes vont chauffer très vite à vide.
Il faut alors boucher la purge et l'entrée prévue pour la résistance électrique ( bouchon en mâle 15/21 pour la résistance et en femelle 15/21 pour la purge ), puis remplir d'eau en passant par  l'emplacement de la cloche. Laisser libre la sortie trop plein. ( sur le côté )

Connexion à un chauffe eau électrique existant

Nous avons utilisé du tube PER de 16mm, bleu pour l'eau froide entrant dans le chauffe eau, rouge pour l'eau chaude en sortant.
Les dimensions des filetages utilisée sont toutes en 15/21 ( 1/2 ).
Pour l'étanchéité, nous avions commencé par utiliser du téflon, mais ce choix s'est avéré peu judicieux. Nous avons donc finalement opté pour de la filasse ( merci à pournosenfants https://www.youtube.com/watch?v=G1aAbVHAzRE ).
Donc sur les quelques photos en téflon, tout a été refait en filasse.

Voici la liste des fournitures utilisées :

25 m de tuyau PER gainé rouge 16mm
25 m de tuyau PER gainé bleu 16mm
6 coudes pour PER ( le nombre dépend du parcours du tuyau )




Pour la sortie eau chaude :

Connexion eau chaude

une vanne femelle/femelle 15/21
un coude male/femelle
un raccord PER / male 15/21
un coude PER

Pour la sortie eau froide

Fournitures de la cuve côté eau chaude
et le raccordement à la cloche :

2 vannes femelle/femelle 15/21
2 coude male/femelle
2 raccords PER / male 15/21
1 coude PER
1 Té PER

Pour l'arrivée au chauffe eau existant

Vannes et Tés pour CESI
5 vannes ( 2 en femelle/femelle, 3 en male / femelle à écrou )
2 raccords PER / male 15/21
4 Tés ( 2 en male, 2 en femelle )
4 flexibles dont
- 1 en male 15/21 / male 20/27
- 1 en femelle 15/21 / male 20/27 ( pour arrivée d'eau froide et départ d'eau chaude )
- 2 en male 15/21 / femelle 20/27 ( pour aller au cumulus )

Tout ceci n'est bien entendu qu'un exemple, vous pourrez trouver des vannes en femelle ou mâle sans que cela ne porte à conséquence. Il suffit juste d'adapter les Tés et les flexibles.
Par contre, il est important d'avoir des écrous en femelle au milieu de tout ça, histoire de pouvoir dévisser une partie sans se retrouver bloqué ( histoire vécue ).

Explication sur la connexion du CESI au chauffe eau

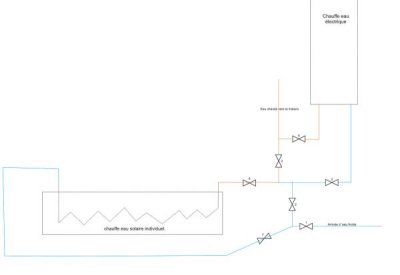

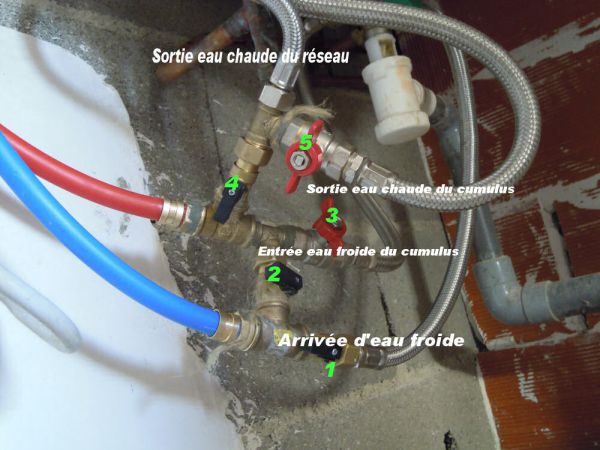

Vannes du CESISchéma des vannes
Vanne 1 toujours ouverte, sauf pour intervenir sur les connexions.

Possibilité N° 1 ( ma préférée ) :
le chauffe eau solaire suffit à tous vos besoins, pas besoin de passer par le cumulus électrique.
Vanne 2 fermée
Vanne 3 fermée
Vanne 4 ouverte
Vanne 5 fermée.

Possibilité N° 2 :
le chauffe solaire se contente de réchauffer l'eau du cumulus
Vanne 2 fermée
Vanne 3 ouverte
Vanne 4 fermée
Vanne 5 ouverte

Possibilité N° 3 :
Grand froid, ciel nuageux, le CESI refroidi plus l'eau qu'il ne la réchauffe, ou maintenance du CESI, on passe à l'ancienne, seul le cumulus est utilisé.
Vannes du CESI fermées
Vanne 2 ouverte
Vanne 3 ouverte
Vanne 4 fermée
Vanne 5 ouverte

Conclusion, prix et mesures

En service depuis seulement 1 semaine, mais déjà en totale autonomie pour une mi-mars, certes dans le sud-est et avec des températures de 18° le jour, et 2° la nuit. Nous n'en attendions pas tant.
La température de l'eau en fin de journée est dans ces conditions d'environ 60 °.

Le coût du CESI a été de 1550 €, auquel il faut ajouter pour environ 300 € de fournitures, ce qui porte le prix à 1850 €.
Nous espérons économiser 70% de 190 € d'EDF, soit environ 130 € par an. CESI "rentabilisé" en 14 ans environ.
Cela peut paraitre long, mais pour les financiers, cela représente tout de même un rendement de 7% pan an.
